Kit Starlink Performance (2ª Geração) – Guia de Instalação

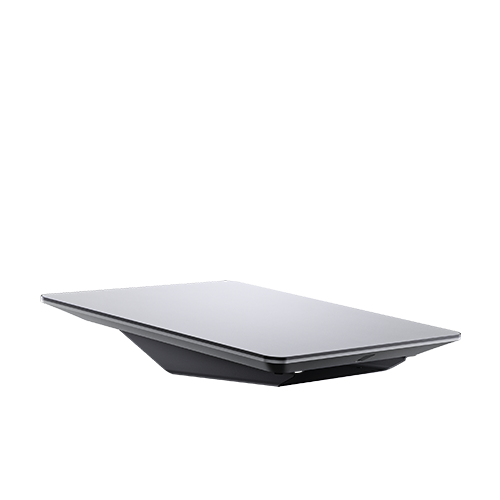

Starlink_Flat_High_Performance_Terminal

A instalação do kit Starlink de Alto Desempenho depende das suas necessidades específicas de instalação e pode exigir planejamento antecipado.

Ferramentas Úteis

​

O que está incluído no meu Kit Starlink?

  • Starlink Performance (2ª Geração)
  • 1 Suporte inclinado
  • 2 Parafusos de corpo retificado
  • 2 Parafusos máquina (13 mm ou 1/2" de comprimento)
  • 4 Arruelas de vedação
  • 1 Selante de silicone
  • 1 Kit de cabeamento
  • 1 Trava-rosca
  • 4 Parafusos sextavados autoatarraxantes
  • 4 Parafusos máquina ( 25 mm ou 1 pol de comprimento)
  • 4 Porcas para furo cego
  • 10 Arruelas
  • 4 Porcas travantes

​

Itens adicionais (não incluídos):

  • Furadeira
  • Lápis
  • Chave de soquete
  • 19 mm (3/4") broca chata
  • Chaves Allen (tamanhos incluindo: 2mm (3/32 pol.), 3 mm (1/8 pol.), 4,76 mm (3/16 pol.)
  • chave de fenda Phillips
  • Brocas (tamanhos incluindo: 2 mm ou 3/32", 6.5 mm ou 1/4", 13 mm ou 1/2")
  • Chave combinada (7/16 pol)
  • Soquete (7/16 pol)
  • Estilete

​

Opções de instalação do Suporte inclinado

Há várias maneiras de instalar o Suporte em Cunha na sua Starlink Performance (Geração 2). Recomendamos que você leia cada opção em detalhes no guia de instalação (PDF) para encontrar a opção mais adequada.

  • Opção 1: Parafusos máquina e porcas - para superfícies com acesso pela parte de trás

  • Opção 2: Parafusos sextavados autoatarraxantes - para madeira e compensado

  • Opção 3: Porcas para furo cego e Parafusos máquina - para superfícies compostas

Depois de concluir a instalação do suporte inclinado usando uma das opções acima, passe o cabo.

Roteamento do cabo Se quiser rotear o cabo por uma superfície externa usando o kit de cabeamento, abra o Guia de Instalação listado em "Ferramentas úteis". Caso contrário, passe o cabo para o ambiente interno e instale a Starlink. Observação: o cabo Starlink incluído tem 25 m (82 pés).

​

Instalando a Starlink

  1. Coloque seu starlink.com a face para baixo em uma superfície limpa e livre de detrito. Aplique trava-rosca nas roscas dos parafusos de ombro e instale-os nos furos roscados perto da porta do cabo. Use uma chave Allen de 1/8” (3,18 mm) para apertar os parafusos manualmente.

  2. Alinhe os parafusos de corpo retificado no rasgo de chaveta na parte inferior do suporte. Empurre para baixo e deslize o Starlink para a frente para travar no lugar.

  3. Aplique trava-rosca nas roscas dos parafusos de máquina de 1/2 pol. (12,7 mm) de comprimento e instale-os nos dois furos restantes, com duas arruelas, para fixar a Starlink. Use a chave Allen de 3/16” para apertar os parafusos até firmes mais 1/4 de volta; não aperte demais. Certifique-se de usar parafusos de 1/2” de comprimento (parafusos mais longos podem danificar a Starlink).

  4. Conecte o cabo Starlink à porta na parte inferior do Starlink. Não faça curvas fechadas com o cabo, use um raio de curvatura mínimo de 50 mm (2 polegadas).

​

Seu Starlink Performance (2ª Geração) Kit agora está instalado e pronto para conectar!

​
